Радиатор Arbonia 3057/36 №69 твн RAL-9016
Нижнее подключение с вентилем нижним, цвет белый глянец (RAL-9016)

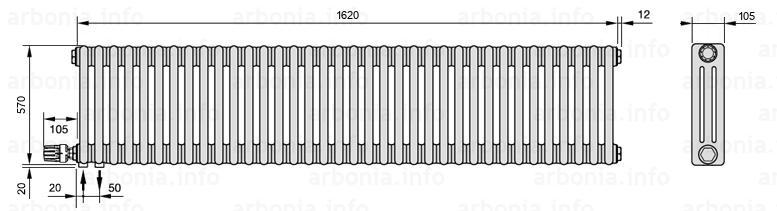

Схема (чертеж) Радиатор Arbonia 3057/36 №69 твн RAL-9016

Цена: 52 560 руб.Купить


Высота
570 мм
Мощность (Δ50 / Δ60 / Δ70)
2178 / 2808 / 3441 Вт
Ширина
1644 мм
Рабочее давление / Тестовое давление
10 атм / 15 атм
Глубина
105 мм
Вес
46.8 кг
Цвет радиатора
Белый глянец (RAL-9016)

Цвет на экране может отличаться от реального


Подключение к трубам
Нижнее подключение с вентилем нижним

Нижнее подключение с вентилем нижним

{{gen.rad.RadiatorName}}
{{gen.rad.ConnectionName}}, цвет {{gen.rad.ColorName | lc_color}}

Схема (чертеж): {{gen.rad.RadiatorName}}


Высота

Мощность (Δ50 / Δ60 / Δ70)
{{gen.rad.Pt50}} / {{gen.rad.Pt60}} / {{gen.rad.Pt70}} Вт

Ширина


10 атм / 15 атм

Глубина

Вес
{{gen.rad.Weight}} кг

Цвет радиатора

{{gen.rad.ColorName}} (изменить)


Подключение к трубам

{{gen.rad.ConnectionName}} (изменить)



Другие размеры модели {{gen.rad.Article}}:

МодельДлина, ммМощность, ВтЦена, руб.
Arbonia 3057/3 №69 твнпод заказ, габариты: 570x159x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
159286
14 621 руб.
Arbonia 3057/4 №69 твнпод заказ, габариты: 570x204x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
204382
15 771 руб.
Arbonia 3057/5 №69 твнпод заказ, габариты: 570x249x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
249478
16 921 руб.
Arbonia 3057/6 №69 твнпод заказ, габариты: 570x294x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
294573
18 070 руб.
Arbonia 3057/7 №69 твнпод заказ, габариты: 570x339x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
339669
19 220 руб.
Arbonia 3057/8 №69 твнпод заказ, габариты: 570x384x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
384764
20 370 руб.
Arbonia 3057/9 №69 твнпод заказ, габариты: 570x429x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
429860
21 519 руб.
Arbonia 3057/10 №69 твнпод заказ, габариты: 570x474x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
474956
22 669 руб.
Arbonia 3057/11 №69 твнпод заказ, габариты: 570x519x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
5191051
23 819 руб.
Arbonia 3057/12 №69 твнпод заказ, габариты: 570x564x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
5641147
24 968 руб.
Arbonia 3057/13 №69 твнпод заказ, габариты: 570x609x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
6091242
26 118 руб.
Arbonia 3057/14 №69 твнпод заказ, габариты: 570x654x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
6541338
27 268 руб.
Arbonia 3057/15 №69 твнпод заказ, габариты: 570x699x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
6991434
28 417 руб.
Arbonia 3057/16 №69 твнпод заказ, габариты: 570x744x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
7441529
29 567 руб.
Arbonia 3057/17 №69 твнпод заказ, габариты: 570x789x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
7891625
30 716 руб.
Arbonia 3057/18 №69 твнпод заказ, габариты: 570x834x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
8341720
31 866 руб.
Arbonia 3057/19 №69 твнпод заказ, габариты: 570x879x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
8791816
33 016 руб.
Arbonia 3057/20 №69 твнпод заказ, габариты: 570x924x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
9241912
34 165 руб.
Arbonia 3057/21 №69 твнпод заказ, габариты: 570x969x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
9692007
35 315 руб.
Arbonia 3057/22 №69 твнпод заказ, габариты: 570x1014x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
10142103
36 465 руб.
Arbonia 3057/23 №69 твнпод заказ, габариты: 570x1059x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
10592199
37 614 руб.
Arbonia 3057/24 №69 твнпод заказ, габариты: 570x1104x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
11042294
38 764 руб.
Arbonia 3057/25 №69 твнпод заказ, габариты: 570x1149x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
11492390
39 914 руб.
Arbonia 3057/26 №69 твнпод заказ, габариты: 570x1194x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
11942485
41 063 руб.
Arbonia 3057/27 №69 твнпод заказ, габариты: 570x1239x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
12392581
42 213 руб.
Arbonia 3057/28 №69 твнпод заказ, габариты: 570x1284x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
12842677
43 363 руб.
Arbonia 3057/29 №69 твнпод заказ, габариты: 570x1329x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
13292772
44 512 руб.
Arbonia 3057/30 №69 твнпод заказ, габариты: 570x1374x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
13742868
45 662 руб.
Arbonia 3057/31 №69 твнпод заказ, габариты: 570x1419x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
14192963
46 812 руб.
Arbonia 3057/32 №69 твнпод заказ, габариты: 570x1464x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
14643059
47 961 руб.
Arbonia 3057/33 №69 твнпод заказ, габариты: 570x1509x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
15093155
49 111 руб.
Arbonia 3057/34 №69 твнпод заказ, габариты: 570x1554x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
15543250
50 260 руб.
Arbonia 3057/35 №69 твнпод заказ, габариты: 570x1599x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
15993346
51 410 руб.
Arbonia 3057/36 №69 твнпод заказ, габариты: 570x1644x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
16443441
52 560 руб.
Arbonia 3057/37 №69 твнпод заказ, габариты: 570x1689x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
16893537
53 709 руб.
Arbonia 3057/38 №69 твнпод заказ, габариты: 570x1734x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
17343633
54 859 руб.
Arbonia 3057/39 №69 твнпод заказ, габариты: 570x1779x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
17793728
56 009 руб.
Arbonia 3057/40 №69 твнпод заказ, габариты: 570x1824x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
18243824
57 158 руб.
Arbonia 3057/41 №69 твнпод заказ, габариты: 570x1869x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
18693920
58 308 руб.
Arbonia 3057/42 №69 твнпод заказ, габариты: 570x1914x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
19144015
59 458 руб.
Arbonia 3057/43 №69 твнпод заказ, габариты: 570x1959x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
19594111
60 607 руб.
Arbonia 3057/44 №69 твнпод заказ, габариты: 570x2004x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
20044206
61 757 руб.
Arbonia 3057/45 №69 твнпод заказ, габариты: 570x2049x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
20494302
62 907 руб.
Arbonia 3057/46 №69 твнпод заказ, габариты: 570x2094x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
20944398
64 056 руб.
Arbonia 3057/47 №69 твнпод заказ, габариты: 570x2139x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
21394493
65 206 руб.
Arbonia 3057/48 №69 твнпод заказ, габариты: 570x2184x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
21844589
66 356 руб.
Arbonia 3057/49 №69 твнпод заказ, габариты: 570x2229x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
22294684
67 505 руб.
Arbonia 3057/50 №69 твнпод заказ, габариты: 570x2274x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
22744780
68 655 руб.
Arbonia 3057/51 №69 твнпод заказ, габариты: 570x2319x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
23194876
69 804 руб.
Arbonia 3057/52 №69 твнпод заказ, габариты: 570x2364x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
23644971
70 954 руб.
Arbonia 3057/53 №69 твнпод заказ, габариты: 570x2409x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
24095067
72 104 руб.
Arbonia 3057/54 №69 твнпод заказ, габариты: 570x2454x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
24545162
73 253 руб.
Arbonia 3057/55 №69 твнпод заказ, габариты: 570x2499x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
24995258
74 403 руб.
Arbonia 3057/56 №69 твнпод заказ, габариты: 570x2544x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
25445354
75 553 руб.
Arbonia 3057/57 №69 твнпод заказ, габариты: 570x2589x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
25895449
76 702 руб.
Arbonia 3057/58 №69 твнпод заказ, габариты: 570x2634x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
26345545
77 852 руб.
Arbonia 3057/59 №69 твнпод заказ, габариты: 570x2679x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
26795640
79 002 руб.
Arbonia 3057/60 №69 твнпод заказ, габариты: 570x2724x105.
Нижнее подключение с вентилем нижним, цвет Белый глянец (RAL-9016)
27245736
80 151 руб.

Радиатор Arbonia 3057/36 №69 твн RAL-9016 предназначен для обогрева жилых и нежилых помещений. Мощности радиатора хватит для обогрева приблизительно 34 м² площади в многоквартирном доме или 21 м² площади в загородном доме с собственным котлом — данный расчет зависит от температуры теплоносителя в подающей трубе, в обратной трубе и желаемой температуры в помещении, а так же от площади остекления и утепления стен.

Радиатор имеет цвет Белый глянец (RAL-9016), возможна покраска радиатора по таблице цветов RAL. Для выбора цвета доступны порядка 200 цветов.

Трубы подводятся к радиатору снизу. В нижний коллектор встроен термовентиль. Подключение радиатора к трубам производится через специальные узлы. Давление теплоносителя в трубах не должно превышать 10 атм. Опрессовочное давление (тестировочное) — 15 атм. Вес радиатора составляет 46.8 кг (без учета веса теплоносителя).

Радиатор является трехтрубным (т.к. имеет 3 трубки в профиле секции), соответственно глубина радиатора составляет 105 мм. Стоит учесть, что при креплении радиатора на стену, минимальное расстояние от стены до дальней кромки радиатора составит 140 мм, т.к. между стеной и радиатором должно быть пространство в 35мм. Если необходимо вплотную повесить радиатор к стене, следует обратить внимание на напольные кронштейны.

Габаритные размеры радиатора (ВxШxГ):570x1644x105 мм.

На радиатор arbonia 3057/36 №69 твн ral-9016 действует гарантия 3 года.
